USB type-C コネクタ改造

アリババで買ったOUKITEL K10 というハイスペックスマートフォンのUSBのコネクタ がtype-c という規格を無視して長い。
普通のケーブルだと届かない。なのでスマホに付属されていたケーブル一本のみの運用になる。アリババにロングコネクタ・ケーブルを見つけましたが、到着まで一ヶ月。
それだと不便なので、普通のケーブルを改造してみた。今回使ったケーブル。同じ商品を使ったほうが無難です。

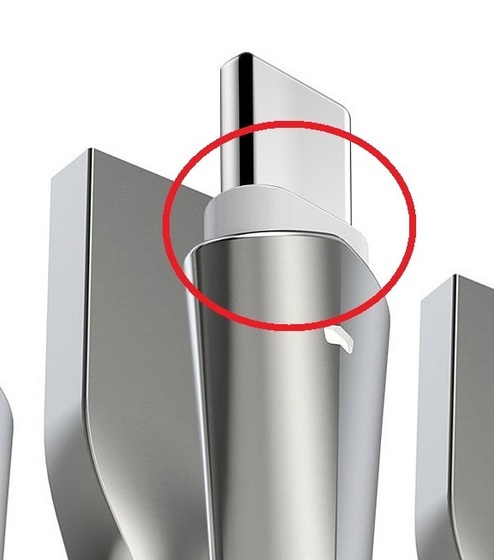

赤丸で囲んだ白い甘皮部分をハサミかカッターで切り取ります。彼には十分ロングコネクタになる素質がありました。

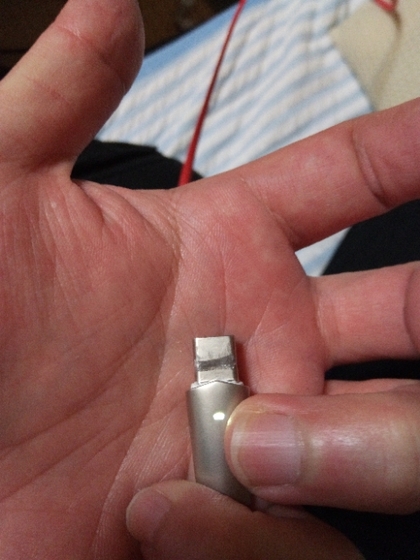

どや。

傷が付いているのは最初削り取ろうとしたから。切った方が早かった。

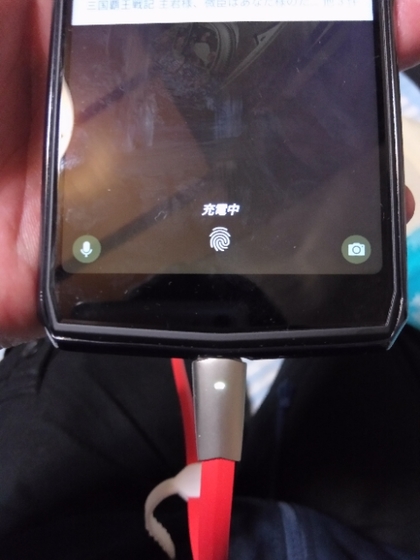

これでばっちり充電出来ました

OUKITEL K10
バッテリー11000mAh、8コア2GHzCPU、6GB RAM、2×2カメラで26000円という驚異のおすすめスマホ。ただ、寝ながら片手で操作すると手首痛めますw
